کمپرسور های پیستونی یا به اصطلاح ساده تر پمپ های باد یکی از پر مصرف ترین کمپرسور های باد هستند. که در انواع کسب و کارهای کوچک و بزرگ مورد استفاده قرار میگیرند.این کمپرسورها در ظرفیت و اندازه های مختلفی تولید میشوند،که نیاز هر کسب و کاری ابتدا باید قبل از تهیه کمپرسور مشخص شود به عنوان مثال کمپرسور 250 لیتری برای تعمیرگاه های اتومبیل بسیار مناسب بنظر میرسد اما همین پمب باد برای به راه انداختن ابزار الات بادی شرکت های بزرگ با مشکل اساسی روبرو خواهد شد این کمپرسور ها با استفاده از بلوک هوا ساز هوای محیط را متراکم کرده و در مخزن خود ذخیره می کنند،در ادامه با بررسی کمپرسور باد 650 لیتری ایتالیا با ما همراه باشید.

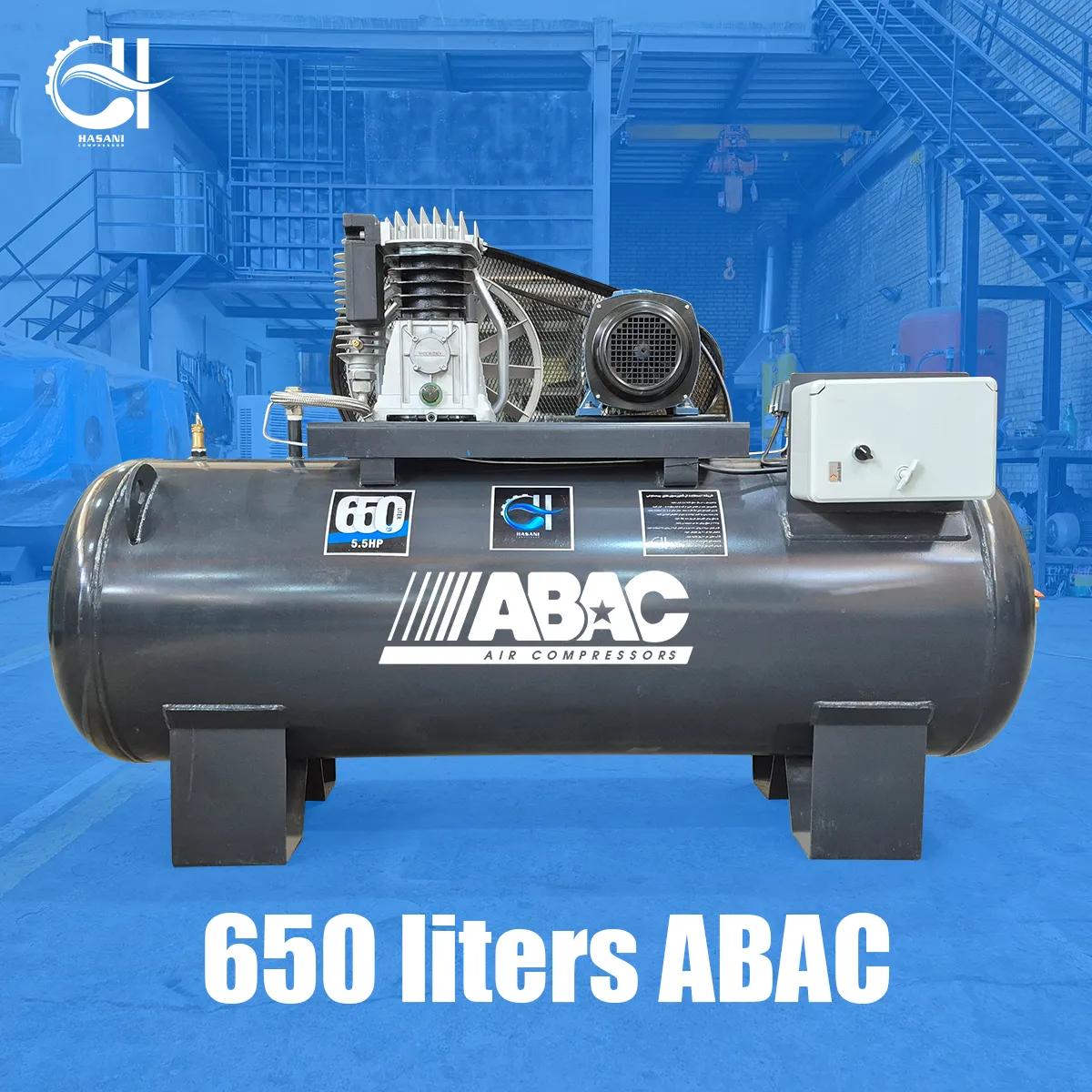

کمپرسور پیستونی 650 لیتری ایتالیا

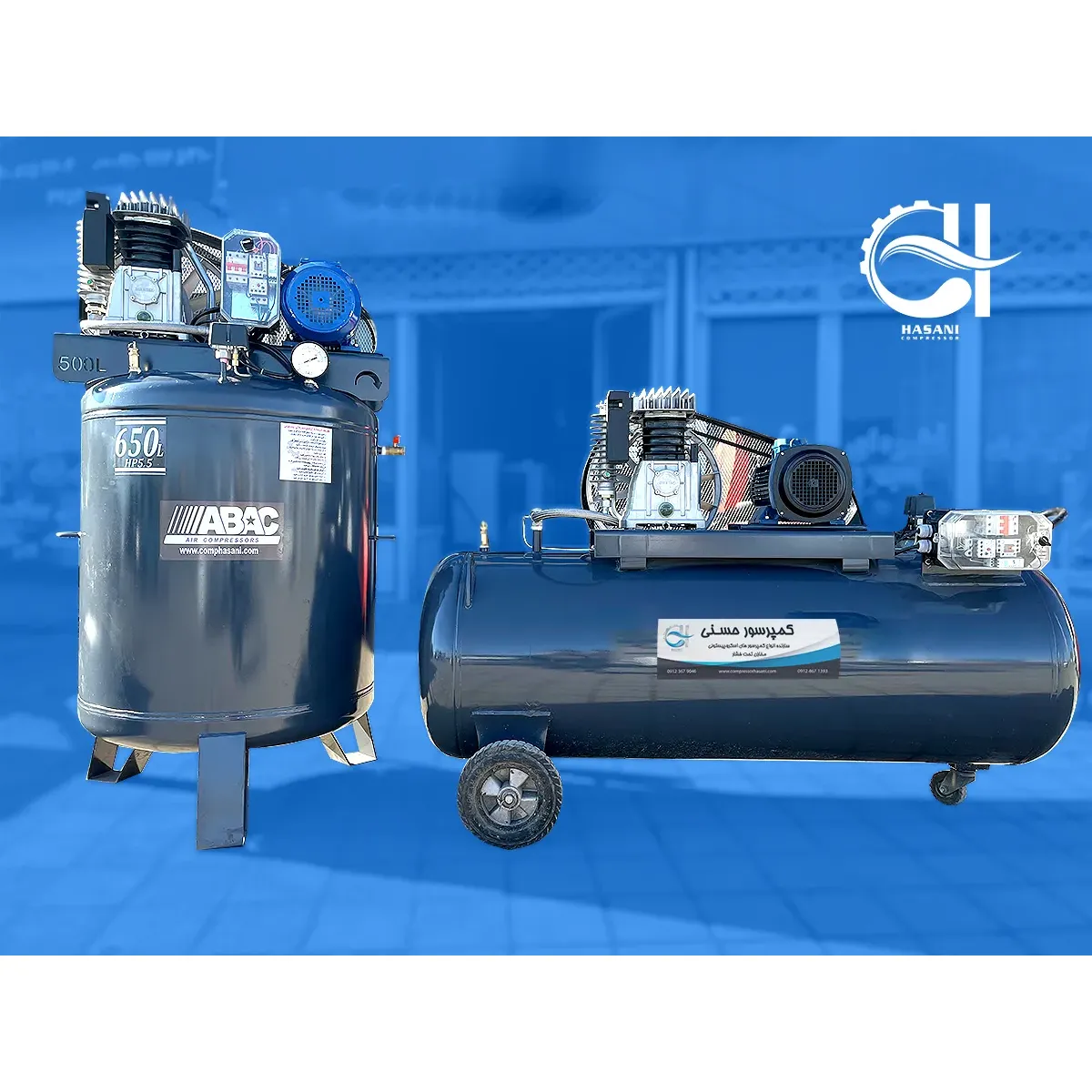

کمپرسور 650 لیتری ایتالیا در دو مدل با مخازن ایستاده یا مخزن خوابیده عرضه میشود. در مدل خوابیده یا افقی کمپرسور بر روی سه چرخ نصب میشود تا حمل و نقل ان بسیار ساده تر باشد(البته امکان سفارش نوع ثابت ان نیز وجو دارد). اما در مدل های ایستاده بر روی مخزن دو دسته از جنس اهن وجود دارد. تا مصرف کننده بتواند کمپرسور را به این وسیله جابجا بکند.
اما بزرگترین مزیت کمپرسور های عمودی یا ایستاده به رطوبت کمتر باد مربوط میشود. به دلیل اینکه شیر خروجی باد در ارتفاع بالاتری قرار میگیرد. رطوبت هوا کمتر میشود. در هردو مدل یک شیر تخلیه در زیر مخزن در نظر گرفته شده . تا رطوبت و اب جمع شده در کف کمپرسور به سادگی تخلیه شود
بلوک هوا ساز یا واحد هواساز مهم ترین نقش را در کمپرسور های پیستونی دارد. این قطعه به قدری مهم است که پمپ های باد را بر اساس مدل و سازنده این قطعه دسته بندی می کنند. واحد صنعتی کمپرسور حسنی کمپرسور های پیستونی را در 3 مدل ابک ایتالیا، طرح ابک ایتالیا و کمپرسور های خورجینی قرار میدهد.
بالاترین کیفیت را در میان این سه مدل کمپرسور های ابک ایتالیا دارند. که از تمامی استاندارد های اروپا برخوردارند،پمپ باد 650 لیتری ایتالیا بر اساس این قطعه نامگذاری شده است. ابعاد کمپرسور 650 لیتری ایتالیا در مدل ایستاده 80 در 175 سانتی متر است. در حالی است که در مدل خوابیده یا افقی 180 در 135 سانتی متر است.
بلوک هوا ساز
کمپرسور پیستونی شامل قطعات زیادی میشوند ولی هیچ کدام اهمیتی مانند بلوک هوا ساز ندارد. بلوک هوا ساز قطعه ای است که داری یک یا چند سیلندر است. هوا به وسیله سوپاپ وارد این سیلندرها میشود و سپس با کاهش حجم سیلندر متراکم میشود. سلیندر های کمپرسور پیستونی با دور روش تک مرحله ای(تک استیج) یا دو مرحله ای( دو استیج) کار می کنند.
کمپرسور های دو مرحله ای بیش از 2 سیلندر دارند. روش کار این پمپ به اینگونه است که ابتدا هوا در سیلندر اول متراکم می کنند و سپس به سیلندر دوم ک معمولا اندازه کوچک تری دارد ارسال می کنند. تا این سیلندر هوا را با فشار بالاتری به مخزن ذخیره ارسال بکند.
بلوک هوا ساز B5900 ابک
کمپرسور 650 لیتری ایتالیا از بلوک هوا ساز B5900 ابک ایتالیا بهره میبرد. این بلوک هوا از دو سلیندر استفاده می کند که نحوه کارکرد ان بصورت دو استیجی است. فشار کاری این واحد هوا ساز 8 تا 10 بار است اما با تغییراتی در بعضی از قطعات پمپ باد 650 لیتری میتوان داد فشار کاری ان را تا 16 بار نیز میتوان افزایش داد،اما بصورت پیش فرض این هوا ساز قادر است تا 10 بار هوادهی بکند.
فشار مخزن ذخیره کمپرسور بیشتر از فشار سلیندرها است پس نیاز است تا قطعه ای مانع بازگشت هوا از مخزن به سیلندر ها شود ، این نقش را قطعه ای بنام شیر یکطرفه ایفا می کند در واقع این شیر فقط اجازه ی ورود هوا را به داخل مخزن کمپرسور می دهد و از بازگشت ان جلوگیری می کند جنس این شیر از نوع برنج است. کمپرسور 650 ایتالیا از یک شیر یکطرفه 3/4 ایتالیایی بهره میبرد.
همچنین بلوک هوا ساز B5900 از میلنگ دو سرگیر کمک میگرد تا باعث افزایش طول عمر ان میشود. از طرفی بلوک هوا ساز با استفاده از افترکولر قبل از ورود هوا به داخل مخزن ان را خنک می کند تا دمای هوای مخزن قبل از ورود به مخزن خنک بشود
الکتروموتور کمپرسور 650لیتری ایتالیا
نیروی کار کمپرسور 650 لیتری ایتالیا توسط الکتروموتور گوانلو چین یا الکتروموتور موتوژن تبریز تامین میشود. الکترو موتور های گوانلو تحت لیسانس المان تولید میشوند که از دوام و کیفیت بالایی برخوردار هستند.مدل این الکتروموتور از نوع Y3 است .
قدرت هر دو الکتروموتور 5/5 اسب بخار معادل 4 کیلو وات است. درجه مصرف انرژی هر دوی انها روی B است که نشان دهنده کم مصرف بودن این الکتروموتور ها است. پوسته ان ها از جنس المینیوم است. که مقاومت بالای از خود نشان می دهند. جنس سیم پیچی این الکتروموتورها از نوع مس بوده که برای الکتروموتوری در این بازه قیمتی ویژگی بزرگی محسوب میشود.برای استفاده از کمپرسور 650 لیتری ایتالیا نیاز به برق سه فاز دارید،زیرا هر دو الکتروموتور سه فاز هستند
الکتروموتور روی ریل ریگلاژ نصب میشود که میتوان به راحتی فاصله ان تا بلوک هوا ساز را تنظیم نمود. الکتروموتور گوانلو با چند پیچ به پایه الکتروموتور متصل شده. این ویژگی باعث میشود که درصورت شکستن پایه الکتروموتور خود الکتروموتور به سادگی با باز کردن چند پیج از ان جدا شود.
شرکت گوانلو و موتوژن تبریز برای حفظ ایمنی و جلوگیری از بروز خطر برای الکتروموتور از ترموسوییچ حرارتی استفاده کرده اند تا درصورت افزایش غیر عادی دما، الکتروموتور خاموش بشود، الکتروموتور گوانلو با تکنولوژی های روز دنیا قادر است با افت ولتاژ 20 تا 25 درصدی نیز به سادگی روشن شود و کار بکند. الکتروموتور های گوانلو تمامی استاندارد های اروپایی را کسب کرده است و از کیفیت بالایی بهره می برند.
همچنین برای محافظت از هواساز و الکترو موتور قاب حفاظی در قسمت اتصال الکتروموتور به بلوک هوا ساز نصب میشود. تا مصرف کننده را از خطرات احتمالی در امان نگه دارد
مخزن
این پمپ باد را میتوان با دو مخزن ایستاده یا خوابیده سفارش داد. که هر دو ظرفیتی برابر با 650 لیتر دارند. جنس ورق مخزن ST37 فولاد مبارکه است. شرکت فولاد مبارکه اصفهان با کیفیت ترین ورق های ST37 را در منطقه خاورمیانه تولید می کند.این ورق با قطر 5 میلیمتر مخزن کمپرسور 650 لیتری را می سازد، عدسی های این مخزن بصورت الپتیکال بوده است که باعث میشود به بهترین شکل ممکن به مخزن جوش بخورد و استحکام مخزن را بصورت قابل توجهی افزایش بدهد.
جوشکاری های مخزن کمپرسور650 لیتری ایتالیا با استفاده دستگاه زیر پودری بصورت اتوماتیک انجام میشود،از طرفی تمامی اتصالات و بوشن های کمپرسور از نوع فشارقوی بوده،همه این ویژگی ها باعث میشود تا مخزن کمپرسور به راحتی به فشار تست 16 بار برسد، این درصورتی است که فشار کاری برای مخزن کمپرسور باد 650 لیتری ایتالیا 10 بار است.
برای خروج هوای متراکم از مخزن یک شیر گازی روی مخزن نصب شده. اخرین نکته قابل ذکر در مورد مخزن کمپرسور،شاسی ان است. که بصورت کامل لیزر شده تا دقیقا روی عدسی یا روی بدنه کمپرسور نصب شود. همچنین یک شلنگ استیل با کیفیت مسئول انتقال باد از واحد هوا ساز به مخزن است،از دیگر قطعات مخزن میتوان به مانومتر که نشان دهنده فشار داخل مخزن است وسوپاپ اطمینان اشاره کرد
کلید اتوماتیک و تابلو برق
کلید اتوماتیک مسئول تنظیم فشار داخل مخزن است به عبارت ساده تر این قطعه دستور میدهد که چه هنگام نیاز است تا پمپ باد روشن شود تا فشار مخزن افت نکند. از طرفی این قطعه مسئولیت دارد تا هر موقع کمپرسور خاموش شد هوای داخل سیلندر هارا تخلیه بکند تا در استارت مجدد کمپرسور مشکلی پیش نیاید.
کلید اتومات بکارفته در کمپرسور 650 لیتری ایتالیا طرح کندور المان است. که بالاترین کیفیت را در ایران دارد.این کلید اتومات قابلیت تنظیم فشار مخزن را به وسیله دو پیچ فراهم می کند.یک پیچ برای مینیمم فشار و یک پیچ دیگر برای حداکثر فشار مخزن در نظر گرفته شده.
کمپرسور 650 لیتری ایتالیا به همراه تابلو برق بفروش میرسد.این تابلو برق نقش مهمی در نگه داری و حفاظت از کمپرسور در برابر خطرات ناشی از نواسانات برق ایفا می کند. تمامی قطعات بکار رفته شده در این تابلو برق ساخت LS کره جنوبی است
این قطعات شامل یک کنتاکتور،یک بی متال جهت حذف کردن کابل نول از مدار،یک کلید مینیاتوری برای محافظت از کمپرسور در برابر نواسانات برقی و یک کنترل فاز برای جلوگیری از دوفازه شدن برق میشود.تمامی این قطعات در دل قابی زیبا جای گرفته اند
