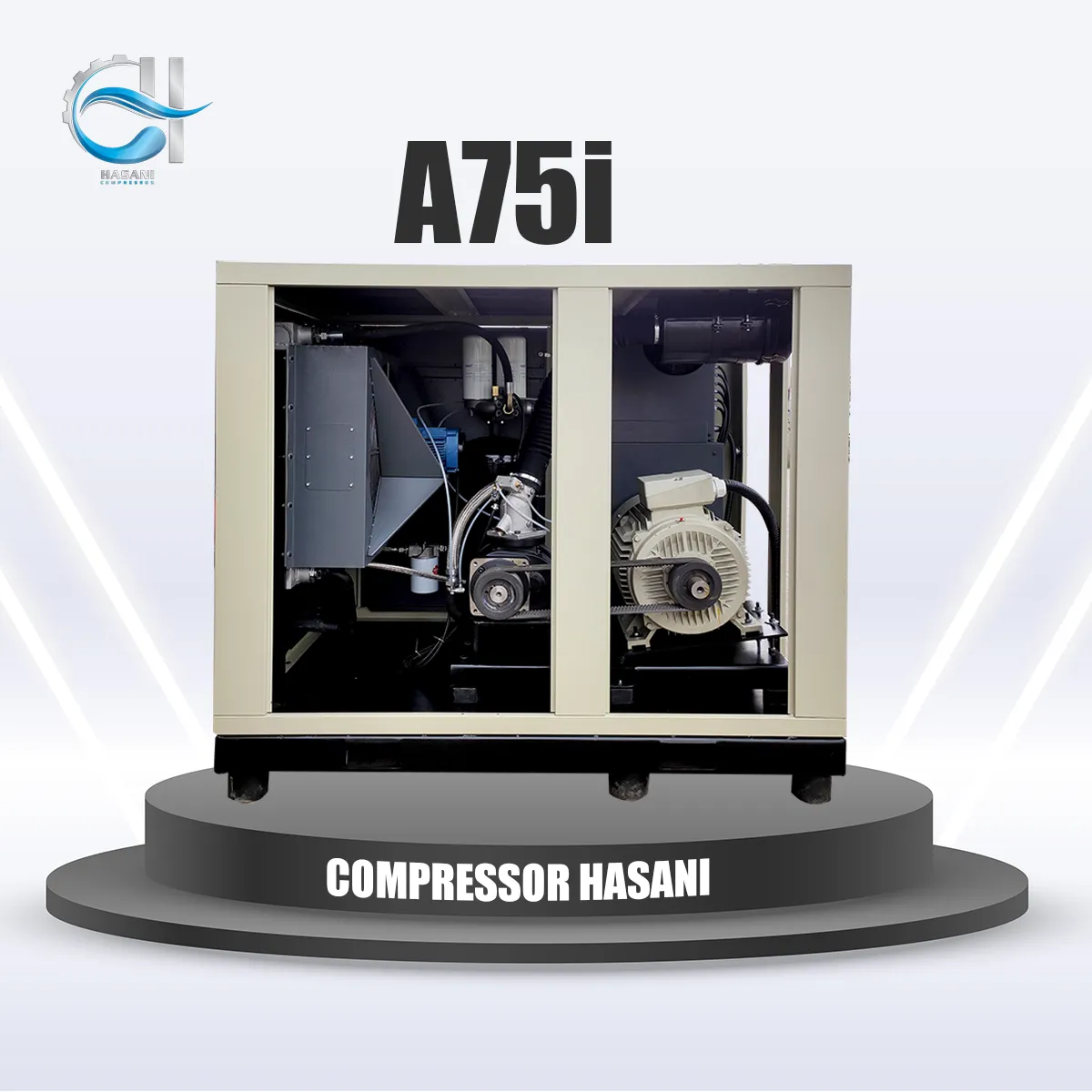

کمپرسور اسکرو 55 کیلووات – 9000 لیتری -تسمه و اینورتر مدل A75i
برای قیمت و مشاوره تماس بگیرید
- 18 ماه گارانتی بی قید و شرط و خدمات مادام العمر در سراسر ایران
- هوادهی : 9000 لیتر (9 مترمکعب) با فشار کاری 8 تا 10 بار
- هواساز آلمانی : ROTORCOMP EVO15 یا GHHRAND OS110RL
- الکتروموتور 55 کیلووات 3000 دور به انتخاب مشتری (پیشنهادی ارسم گوانگلو،موتوژن و زیمنس)
- سیستم انتقال قدرت تسمه با تسمه های تحت لیسانس SIT ایتالیا
- سیستم کنترل هوشمند لمسی DOTECH ساخت کره جنوبی قابل برنامه ریزی و عیب یابی هوشمند
- به همراه اینورتر 90کیلووات OXIN نصب شده در داخل کابین دستگاه
- مخزن سپراتور اورسایز مطابق استاندارد ASME SEC VIII
فهرست مطالب
کمپرسور اسکرو A75
قدرت هوا دهی کمپرسور اسکرو A75 برابر با 9 مترمکعب در 8 بار و 8 مترمکعب در 10 بار است. ابعاد این کمپرسور 200cm x 130cm x 150cm است. که نشان میدهد این کمپرسور باد اسکرو از کابین بزرگی برخودار است.طراحی جدید این دستگاه باعث میشود تا اینورتر دستگاه را در دل کمپرسور اسکرو جای بگیرد. ورودی های هوا در این کمپرسور باز طراحی شده اند و استفاده از فیلتر کابین های جدید باعث کاهش ورود آلودگی به داخل کابین کمپرسور شده اند.
کابین این کمپرسور به وسیله کلید مخصوص از چهار طرف باز میشود. این ویژگی باعث میشود سرویسکار دستگاه به سادگی تمام بتواند به همه نقاط و قطعات کمپرسور دسترسی داشته باشد و زمان سرویس کردن کمپرسور به طرز چشمگیری کاهش یابد.
بدنه کمپرسور اسکرو A75
این کمپرسور باد نیز مانند دیگر کمپرسور های حسنی از سقف جدا شونده برخوردار است.این ویژگی کمک می کند تا دستگاه هنگامی که نیاز به تعویض قطعات سنگین وزن دارد به راحتی به وسیله جرثقیل یا بالابر قطعات آن را از داخل کاببین بیرون بکشید و با قطعات دیگر جایگزین کنید. کمپرسور اسکرو A75i کابینی مستحکم دارد که با لیزر برش خورده است. بدنه با رنگ الکترو استاتیک پوشانده شده است. تا در محیط های خشن کاری به بدنه ان اسیبی نرسد. کابین کمپرسور ورودی های هوای بزرگی دارد. تا هوا به سادگی میان قطعات کمپرسور جریان پیدا کند. این شکاف ها به فیلتر هوا مجهز شده اند.وظیفه این فیلتر ها جلوگیری از ورود ذرات معلق به داخل کمپرسور است با این ویژگی طول عمر قطعات داخلی کمپرسور افزایش می یابد.
کمپرسور اسکرو A75 دارای دو شاسی مستحکم از جنس اهن است. این شاسی ها هر کدام داری چند لرزش گیر است. که بصورت خارجی و داخلی بکار گرفته شده اند.به وسیله این دو شاسی کاربر برای نصب و کار با کمپرسور نیازی به فونداسیون ریزی ندارد. همچنین این شاسی ها این امکان را به کاربر می دهند تا به وسیله جرثقیل یا لیفتراک کمپرسور را جابه جا بکنند
ایرند روتورکمپ
استفاده از ایراند نامناسب در کمپرسور های اسکرو باعث میشود که کمپرسور نتواند به درستی کار بکند یا بر اثر فشار بیش از حد کمپرسور اسیب ببیند. یکی از مهم ترین فاکتور ها در خرید کمپرسور نوع ومدل ایراند است.کمپرسور اسکرو A75 از ایراند EVO15 ساخت رتور کمپ المان یا ایرند GHHRAND OS100RL بهره می برد. این ایراند ها توانایی تولید 14.5 متر مکعب هوا در دقیقه را دارند که از توان مورد نیاز کمپرسور بیشتر است ، هر دو ایرند در هنگام کار کمپرسور اسکرو A75 به راحتی می توانند به توان 9 و 8 مترمکعب در دقیقه برسد این درصورتی است که ایرند ها از تمام ظرقیت کاری خود استفاده نمی کنند به همین دلیل دما و فشار کمتری را تجربه خواهند کرد. این عامل باعث میشود تا طول عمر دستگاه افزایش یابد و استهلاک دستگاه بصورت چشم گیری کاهش پیدا کند.
این ایرند ها توانایی کار با با فشار 5 تا 15 بار را دارند . EVO15 با تکنولوزی رتور کمپ المان توسعه یافته است که از جمله ان میتوان به کاهش نویز و صدای ایراند، و افزایش طول عمر ایراند اشاره کرد.پولی های این قطعه از نوع Taper lock Pullery است که ساخت شرکت SIT ایتالیا می باشد.
الکتروموتور کمپرسور اسکرو A75
ایراند خوب نیاز به الکترو موتور خوب دارد تا بتواند نیروی خود را از آان دریافت کند برای کمپرسور A75 ما از الکتروموتور موتوژن تبریز استفاده کرده ایم این الکترو موتور توان 75 اسب بخار معادل 55 کیلو وات دارد.( انتخاب الکتروموتور کمپرسور اسکرو بر عهده مشتری است، پیشنهاد ما انتخاب میان دو الکتروموتور موتوژن تبریز یا ارسم کوانگلو چین است. اما در هر صورت میتوان این کمپرسور با الکتروموتور های جمکو،وگ برزیل،زیمنس و یا دیگر برند های مطرح سفارش داد)
الکتروموتور موتوژن 75 اسب
الکتروموتور موتوژن می تواند به 3000 دور در دقیقه برسد و حدود 98 امپر برق را مصرف کند. موتوژن برای این الکترو موتور درجه B مصرف برق را کسب کرده است که نشان از مصرف پایین برق این الکتروموتور در مقایسه با دیگر الکترو موتور های هم رده خود دارد.
برای سرویس و گریس کاری بلبرینگ،منافذی را روی الکتروموتور قرار دارد. که بدون نیاز به باز کردن ان به سادگی این امر امکان پذیر است . از دیگر نکات مثبت این الکترو موتور میتوان به ترموسوئیچ حرارتی ان اشاره کرد که میتواند در دما های بالا و در هنگام بروز حادثه الکترو موتور را خاموش کند و از خسارت های احتمالی جلو گیری کند.
کمپرسور اسکرو A75 را میتوان با اینورتر سفارش داد یا بعدا روی ان اینورتر نصب کرد. در هردو صورت اینورتر این قابلیت را به کمپرسور می دهد تا الکتروموتو را کنترل کند و درصورت لزوم از قدرت و سرعت ان بکاهد در این صورت فشار کاری به الکترو موتور و ایراند را تا 30 درصد کاهش می یابد.
این کاهش فشار باعث صرفه جویی در مصرف برق،کاهش دما کمپروسور و کاهش استهلاک و افزایش طول عمر قطعات کمپرسور میشود.
مخزن سپراتور با استاندارد ASME SEC VIII
مخزن سپراتور جایی است که هوا و روغن که از ایراند به آن امده است و از یکدیگر جدا میشوند. کمپرسور اسکرو A75i از مخزن سپراتور باز طراحی شده توسط مجموعه کمپرسور حسنی بهره میبرد. که توانایی بالایی در جدا سازی روغن از هوا را دارد. مزیت بزرگ این مخزن سپراتور سازگاری با سرسپراتور های VMC ایتالیا است. سرسپراتور باعث میشود تا فیلتر هوا از داخل مخزن سپراتور به روی مخزن سپراتور منتقل شود این کار علاوه بر بهینه تر شدن عمر فیلترهای هوا باعث میشود تا تعویض این قطعات به سادگی هرچه تمام تر انجام شود. حجم روغن مورد نیاز برای پر کردن این مخزن 26 لیتر است.
سیستم خنک کننده
کمپرسور های اسکرو توان بالایی در تولید گرما دارند. و اگر یه راهکار مناسب برای خنک سازی آن تعریف نشود. میتواند بطرز خطرناکی دمای قطعاتش بالا برود.تیم ما برای کنترل دما کمپرسور از ترموستاتی استفاده می کند. که دائما دمای روغن کمپرسور را اندازه میگیرد.و اگر این دما بیشتر از حدی باشد. که کامپیوتر آن (PLC) تشخیص بدهد. کامپیوتر کمپرسور دستور روشن شدن فن رادیاتور را می دهد. تا روغنی که از مخزن سپراتور وارد رادیاتور شده را خنک بکند. و دوباره وارد سیستم بکند
رادیاتور
کمپرسور اسکرو A75i از رادیاتور 75 کیلو واتی با ضخامت 11 سانتی متر استفاده میکند که ساخت ترکیه است. این رادیاتور شامل دو بخش میشود. یک بخش برای خنک کرد روغن و دیگری برای خنک کاری هوای خروجی استفاده میشود.این رادیاتور از استاندارد کمپرسور باد اسکرو 55 کیلو وات دو سایز بزرگتر است که باعث میشود قدرت خنک کنندگی بسیار بالایی نسبت به دیگر کمپرسور های اسکرو هم رده خدش داشته باشد.
همین رادیاتور بزرگتر باعث میشود این دستگاه حتی در شهرهای با آب و هوای بسیار گرم نیز به خوبی بدون افزایش دمای زیادی کار بکند.
فن یا الکتروفن
یک فن صنعتی سه فاز زیلابیگ یا الکتروفن روی رادیاتور کمپرسور اسکرو A75i نصب میشود که گرمای بالای رادیاتور را دفع می کند.انتخاب میان الکتروفن یا فن صنعتی زیلابیگ به انتخاب مشتری است
فن صنعتی زیلا بیگ از نوع 5 پره 70 سانتی متری است. که قدرت بالایی در خنک کاری رادیاتور دارد این فن تحت لیسانس شرکت زیلابگ ایتالیا است.
تابلو برق کمپرسور اسکرو A75
تابلو برق جایی است مسئول رساندن برق است. و وظیفه محافظت از کمپرسور را دارد ما برای تابلو برق از باکیفیت ترین قطعات LS کره جنوبی استفاده کرده ایم.
کمپرسور اسکرو A75 از دو کنتاکتور اصلی 85 امپر و یک کنتاکتور 75 امپری استفاده می کند.یک کلید حرارتی برای کنترل فن بکار رفته است. همچنین برای کنترل جریان الکتروموتور ار یک بی متال استفاده شده است.
برای در امان ماندن کمپرسور از نواسانات برق و اتصال کوتاه در محیط های کارگاهی و کار خانه ای کمپرسور A75 از یک کلید اتومات 175 امپری استفاده می کند.تمامی ورودی کابل هایی که به تابلوبرق وارد میشوند به وسیله گلند و نوار درزگیر پوشانده شده است. تا از ورود ذرات خطرناک جلوگیری شود.
اینورتر (درایو)
استفاده از اینورتر در کمپرسور اسکرو باعث صرفه جویی در مصرف تا 20 درصد و گاهی بیشتر میشود. اینورتر میتواند کنترل الکتروموتور کمپرسور اسکرو را به دست بگیرد و هنگامی که دستگاه در حالت آنلود (UNLOAD) قرار دارد دور الکتروموتور را کاهش دهد از طرفی در هنگام روشن شدن کمپرسور الکتروموتور با دور پایین شروع به کار میکند که باعث میشود تا ضربه اولیه آن به ایرند گرفته شود و طول عمر الکتروموتور و ایرند افزایش بیابد.
کمپرسور اسکرو A75i در دو مدل با اینورتر داخلی و بدون اینورتر داخلی ساخته میشود. اینورتر این کمپرسور را میتوان از میان برند های خارجی مانند LS کره جنوبی ، اینوت،دلکسی یا برند های داخلی انتخاب کرد.
دیگر قطعات کمپرسور اسکرو A75
آنلودر:یکی از برترین ویژگی های کمپرسور های ما استفاده از آنلودر های شرکت VMC ایتالیا است.ما برای کمپرسور اسکرو A75i از آنلودر R90 استفاده کرده ایم که از کیفیت بالایی بر خودار است
پایه فیلتر سپراتور: پایه فیلتر مدل VTDM ساخت شرکت VMC ایتالیا است که روی ان دو فیلتر سپراتور کارتریجی نصب میشود. این کار باعث میشود تا سرویس کار با سرعت بالایی بتواند کمپرسور را سرویس کند و از طرفی باعث افزایس عمر کارکرد فیلتر سپراتور ها میشود
سنسور فشار: دو سنسور فشار که یکی مسئول تحت نظر داشتن فشار مخزن ذخیره هوا است و دیگری مسئول در نظر داشتن فشار هوای مخزن سپراتور است
صفحه نمایشگر PLC(کامپیوتر کمپرسور اسکرو): کامپیوتر کمپرسور اسکرو A75i است که با استفاده از ان میتوان از سر رسید دوره های سرویس کمپرسور اگاه شد،برنامه های کاری هفتگی و روزانه برای ان تعریف کرد و اگر به هر دلیلی در کار کردن کمپرسور اختلال یا مشکلی رخ دهد این صفحه نمایش مشکل به وجود امده را به شکل ارور نشان خواهد داد.
قدرت هوا دهی |
8 متر مکعب در 10 بار ,9 مترمکعب در 8 بار |
---|---|
ابعاد |
200cm x 130cm x 150cm |
نوع واحد هوا ساز |
روتور کمپ المان EVO15 |
نوع رادیاتور |
75 کیلو وات ساخت ترکیه |
نوع انلودر |
VMC ایتالیا |
سر سپراتور |
ساخت ترکیه |
شیر مینیموم ولو |
ندارد |
فن رادیاتور |
70 سانتی متر 5 پره ,زیلابیگ تحت لیسانس المان |
پولی ایرند الکترو موتور |
ساخت کشور ایتالیا |
مغزی و اتصالات |
مغزی و اتصالات ساخت المان |
نوع شیلنگ های ارتباطی |
استیل |
نوع شلنگ های ارتباطی پنوماتیک |
ساخت ایتالیا |
وزن کلی کمپرسور |
850 کیلو گرم |
مخزن سپراتور |
کارتیجی دوقلو (فیلتر سپراتور بیرون از مخزن) تحت لیسانس ایتالیا |
سوپاپ اطمینان مخزن سپراتور |
ساخت ایتالیا |
نوع شاسی |
افقی ثابت با 8 عدد لرزه گیر (داری دو شاسی مجزای بیرونی و داخلی) |
سنسور فشار |
ساخت ترکیه |
تابلو برق |
ستاره مثلثی-قطعات ال اس کره جنوبی |
فیلتر هواکش |
سرو ته فلزی |
فیلتر سپراتور |
ساخت ترکیه |
فیلتر کابین |
G4 |
نوع تسمه |
ایتالیایی |
قابلیت نصب اینورتر |
دارد |
فیلتر روغن |
ساخت اندونزی |
Color |
نوک مدادی و کرم |
نوع رنگ |
الکترواستاتیک |
