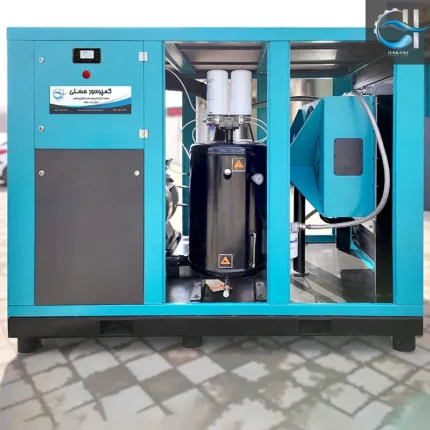

کمپرسور اسکرو 75 کیلووات – 12500 لیتری -تسمه و اینورتر مدل A100i

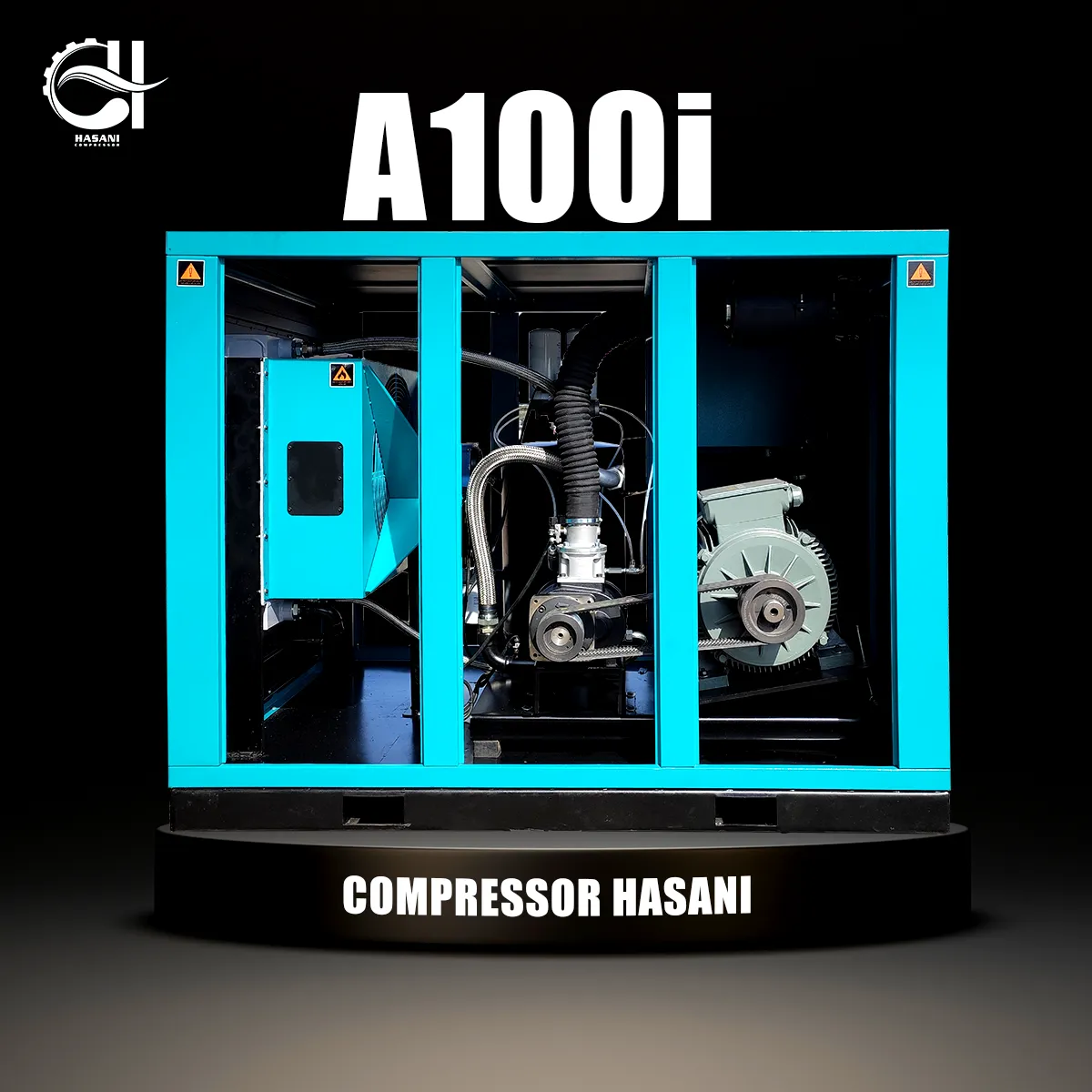

کمپرسور اسکرو A100i

کمپرسور اسکرو A100i با یک الکتروموتور 75 کیلووات به راحتی می تواند 12500 لیتر هوا را در دقیقه با فشار 8 بار تولید کند این کمپرسور از یک کابین بزرگ و مستحکم برخودار است که در کنار دسترسی بسیار آسان به تمامی قطعات باعث میشود تا هوا به راحتی در آن جریان پیدا کند. این کمپرسور اسکرو به وسیله 4 عدد شاسی مستحکم ساخته شده است. یک شاسی به عنوان شاسی اصلی دستگاه در نظر گرفته شده است و سه شاسی دیگر به آن متصل میشوند. این سه شاسی مسئول نگهداری از هواساز،الکتروموتور و رادیاتور دستگاه هستند.

کابین مستحکم و بزرگ + فیلتر کابین ماداالعمر + عدم نصب رادیاتور در سقف دستگاه

جریان هوا باعث میشود تا قطعاتی که توان گرمایی بالایی دارند مانند الکتروموتور،ایراند و مخزن سپراتور با جریان هوای اطراف خود تبادل گرمایی بکنند، و دمایشان کاهش بیابد.این کاهش دما باعث افزایش طول عمر قطعات کمپرسور میشود.به عبارت دیگر، کمپرسور خنک تر کار میکند.و استهلاک  ان کاهش می یابد.
این کمپرسور نیز مانند دیگر کمپرسور های اسکرو سری Ai از فیلتر کابین های مادامالعمر بهره میبرد که در مسیر ورودی هوا نصب شده اند.  این ویژگی باعث میشود تا هوا یک مرحله بیشتر تصفیه شود. در این مرحله تمامی مواد خطرناک  کارگاهی و کارخانه ای که در هوا وجود دارند توسط فیلتر کابین حذف میشوند. جنس این فیلتر از پلی اورتان است و به راحتی میتوان چندین بار از آن استفاده کرد و برخلاف دیگر فیلتر های کمپرسور نیاز به تعویض یا جایگزینی ندارد

رنگ  این کمپرسور از نوع الکترواستاتیک است. که پوشش محافظتی خوبی در مقابل عوامل محیطی کارخانه ها و کارگاه ها ایجاد می کند.این کمپرسور دارای 6 درب برای دستری به قطعات کمپرسور است که باعث میشود تا سرویس و نگهداری از دستگاه بسیار آسان باشد از طرفی دو درب برای تابلو برق و اینورتر دستگاه در نظر گرفته شده است که دو فن قدرت برای خنک کاری محفظه اینورتر و تابلو برق در نظر گرفته شده است.
از دیگر قابلیت های این کابین میتوان به سقف جدا شونده اشاره کرد که باعث میشود در صورت نیاز به تعویض قطعات سنگین وزن با کمک یک بالابر به راحتی قطعات مورد نظر را از کمپرسور جدا یا متصل نمود

ایراند (واحد هوا ساز) ROTORCOMP EVO15 و GHH RAND CF128R:

هوا ساز آلمانی EVO15

در کمپرسور اسکرو مدل A100i، امکان انتخاب واحد هواساز (ایرند) از بین دو برند معتبر آلمانی وجود دارد: Rotorcomp با مدل EVO15 و GHH RAND با مدل CF128R. هر دو گزینه از نظر کیفیت ساخت در سطح بالایی قرار دارند و انتخاب بین آن‌ها بسته به نیاز و ترجیح مشتری قابل انجام است. در این حالت ماکزیموم هوادهی این هوا ساز به 14300 لیتر بر دقیقه خواهد رسید. اما در کمپرسور اسکرو A100i  این ایرند در کنار یک الکتروموتور 75 کیلووات کار می کند که باعث میشود با دور بسیار کمتر به هوادهی 12500 لیتر بر دقیقه برسد. که باعث میشود استهلاک دستگاه بشدت کاهش بیابد. از طرفی اگر مشتری در آینده نیاز به کمپرسور 90 کیلووات داشته باشد به راحتی می تواند با تعویض الکتروموتور  به مدل های 90 کیلووات، هوادهی بیشتری از این کمپرسور دریافت کند. زیرا دیگر قطعات کمپرسور A100i نیز بزرگتر از استاندارد در نظر گرفته شده است.
هوای مورد نیاز ایرندهای ذکرشده توسط آنلودر RBC90 ساخت ایتالیا تأمین می‌شود. این آنلودر با ظرفیت بالای خود به‌راحتی توان پاسخ‌گویی به نیاز ایرندها را دارد، چرا که این قطعه نیز با ابعادی بزرگ‌تر از استانداردهای معمول کمپرسور انتخاب شده است. این طراحی هوشمندانه باعث کاهش استهلاک و افزایش عمر مفید دستگاه می‌شود.

آنلودر VMC ایتالیا مدل RBC90

الکتروموتور :

 الکتروموتور کمپرسور اسکرو A100i را میتوان از میان برند های مطرح داخلی،اروپایی و چینی انتخاب کرد.در واقع الکتروموتور این کمپرسور به انتخاب مشتر است. اما پیشنهاد ما استفاده از الکتروموتور ارسم گوانگلو است این دینام ساخت کشور چین می باشد اما با استاندارد های اروپایی ساخته شده است. از طرفی نسبت به الکتروموتور های اروپایی قیمت منطقی تری دارد این در صورتی است که در مقایسه آنها از نظر کیفی برابر است. این الکتروموتور ها 100 اسب بخار معادل 75 کیلو وات قدرت دارد. و با 3000 دور کار می کنند.

الکتروموتور 75 کیلووات + پولی های تحت لیسانس SIT ایتالیا

الکتروموتور کمپرسور اسکرو A100i به یک ترمیستور حرارتی مجهز شده است که نقش حفاظتی مهمی ایفا می‌کند. در صورت افزایش دمای موتور به هر دلیل، این ترمیستور پیش از بروز آسیب جدی، فرمان قطع عملکرد را صادر کرده و از خرابی احتمالی جلوگیری می‌کند. فارغ از برند الکتروموتور در مدل های تسمه ای پولی های الکتروموتور و ایرند از نوع دو تکه و Tapper Bush Lock هستند که تحت لیسانس SIT ایتالیا ساخته شده اند

مخزن سپراتور با استاندارد ASME SCE VIII:

مخزن سپراتور این کمپرسور ساخت مجموعه صنعتی کمپرسور حسنی است. این مخزن سپراتور فشار کاری برابر با 16 بار و فشار تستی معادل 18 بار دارد. پوشش رنگ آن از نوع اپوکسی است و مستقیما به شاسی اصلی دستگاه متصل شده است. هیچ کامدام از قطعات اصلی کمپرسور (مانند ایرند یا الکتروموتور) روی مخزن سپراتور نصب نمیشوند(برخلاف کمپرسور های عادی) زیرا مخزن سپراتور همواره دارای تنش است و این تنش میتواند باعث خرابی در این قطعات شود.
یکی از مهم‌ترین مزایای این مخزن، ابعاد و گنجایش بزرگ آن است. طراحی آن به گونه‌ای انجام شده که حجم بیشتری از روغن را در خود جای می‌دهد و همین ویژگی، نقش مؤثری در خنک‌سازی بهتر کمپرسور اسکرو A100i دارد. مانند سایر اجزای این کمپرسور، این مخزن نیز بزرگ‌تر از استانداردهای رایج در نظر گرفته شده تا با تأمین روغن بیشتر، کمک کند دمای دستگاه به‌صورت پایدار و مؤثر کنترل شود.

مخزن سپراتور بزرگ + سرسپراتور VMC ایتالیا

این مخزن سپراتور از فیلتر سپراتور های کاتریجی پشتیبانی می کند که هم ساعت کارکرد بیشتری دارند و هم به آسانی قابل تعویض هستند. این مخزن سپراتور به همراه سرسپراتور VMC ایتالیا ساخته شده است تا به بهترین شکل ممکن بتواند روغن و هوا را از یکدیگر جدا کند

سیستم خنک کننده کمپرسور اسکرو A100i

سیستم خنک سازی کمپرسور اسکرو A100i از یک کاستوم الکتروفن، رادیاتور 110 کیلووات دو بخشی (دو سایز بزرگ تر از توان کمپرسور ) و سنسور های پایش دما میشوند. فن مورد استفاده در این کمپرسور ساخت مجموعه حسنی می باشد که از یک الکتروموتورسه فاز 3 اسب موتوژن قدرت میگیرد این فن قدرت هوادهی بسیار خوبی را با پره ها پلاستیکی 6 پر تیپ زیمنسی فراهم می کند.
به دلیل استفاده از پره های پلاستیکی هیچگاه خرابی و یا شکستگی پره ها باعث آسیب رساندن به رادیاتور دستگاه نمیشود از طرفی یک باکس مناسب با محل دسترسی آسان به فن ها در نظر گرفته شده است  تا در صورت نیاز بتوان فن کمپرسور را سرویس کند

کاستوم الکتروفن سه فاز + جعبه فن + فن های پلاستیکی تیپ زیمنسی

رادیاتور کمپرسور اسکرو A100

 رادیاتور کمپرسور اسکرو A100i  از دوبخش تشکیل شده است یک بخش مسئول خنک سازی هوا و دیگری مسئول خنک سازی روغن است. رادیاتور کمپرسور اسکرو A100 توان 110 کیلو واتی دارد،و ضخامت ان به 14 سانتی متر میرسد.

رادیاتور 110 کیلووات با ضخامت 14 سانتی متر، 2 سایز بزرگ تر از توان کمپرسور

بزرگترین و مهم ترین نکته ای که قابل ذکر است اندازه بزرگ رادیاتور است،این رادیاتور دو سایز از استاندارد کمپرسور بزرگتر است،این بزرگی باعث میشود تا کمپرسور به سادگی بتواند دمای روغن و هوای خروجی را کاهش بدهد.از طرفی این ویژگی سبب میشود تا کمپرسور را حتی بتوان در گرم ترین مناطق ایران نیز بدون نگرانی از بالا رفتن دمای ان استفاده کرد.این رادیاتور از آلمینیوم با کیفیت ساخته شده است. که دوام بسیار خوبی دارد .رادیاتور کمپرسور اسکرو A100i  ساخت  کشور ترکیه می باشد.

تابلو برق و اینورتر

تابلو برق با قطعات LS کره جنوبی و به همراه اینورتر

تمامی قطعات برقی در کمپرسور اسکرو A100i از برند LS کره جنوبی هستند که کیفیت و داوم بالایی دارند. در سری کمپرسور های اسکرو سری Ai دستگاه به همراه اینورتر داخلی عرضه میشود که توان این اینورتر در کمپرسور A100i معادل 75 کیلووات است. همانند الکتروموتور برای احترام به نظر مشتری اینورتری که روی دستگاه بسته میشود با نظر مستقیم مشتری انتخاب میشود.این اینورتر را میتوان از میان برند های مطرح بازار مانند LS کره جنوبی ، اینوت تایوان،نمونه های ساخت ایران و یا اوکسین (OXIN) انتخاب کرد. اما پیشنهاد ما اینورتر اوکسین است زیرا این اینورتر در کنار قیمت و کیفیت مطلوب با سیستم کنترل کمپرسور یکپارچه عمل می کند.

سیستم کنترل دستگاه

برد کنترل DOTECH

سیستم کنترل دستگاه A100i نیز با انتخاب مشتری روی دستگاه نصب میشود. که میتوان از میان دو برد کنترل DOTECH کره جنوبی و آرسین یکی را برگزید. هردو برد کنترل دارای سیستم اعلام اخطار ها و خطاها هستند. از طرفی برای هردو کنترلر میتوان برنامه های کاری روزانه و هفتگی تعریف نمود.اما پیشنهاد ما برد کنترل DOTECH است زیرا این بردکنترل در کنار قابلیت های بیشتر از رابط کاربری لمسی برخودار است و منوی های ان به سادگی هرچه تمام تر طراحی شده است. کیفیت ساخت و طول عمر بیشتری نیز دارا می باشد
