کمپرسور اسکرو A30i
کمپرسور اسکرو A30i می تواند 3.2 متر مکعب در 10 بار و 3.6 متر مکعب در 8 بار هوا تولید کند. این مقدار هوا دهی از کمپرسور اسکرو A20 بیشتر است.پس طبیعتا ما برای رسیدن به این میزان از هوا دهی،نیاز به قطعات با توان بیشتری داشته ایم .تا علاوه بر تولید هوای بیشتر کمپرسور اسکرو بیش از تحت فشار قرار نگیرد.
ی کمپرسور اسکرو A30i از کابینی به ابعاد 100cm x 140cm x 143cm استفاده کردیم که هم قطعات بزرگتر به راحتی داخل کابین قرار بگیرد و هم هوا بصورت ازادانه بتواند درون کابین جریان پیدا کند و قطعات خنک تر کار بکنند.
یکی از بزرگترین اهداف ما در طراحی و تولید کمپرسور های اسکرو پایین نگه داشتن دما کمپرسور در هرشرایطی است.برای رسیدن به این هدف ما ایراند های با قدرت بیشتر،اضافه کردن فیلتر کابین،افزایش ابعاد کابین کمپرسور و استفاده از قطعات با کیفیت رفته ایم تا علاوه بر حفظ عملکرد کپرسور بتوانیم بزرگتریم معظل کمپرسور های اسکرو یعنی دمای بالای ان را حل کنیم

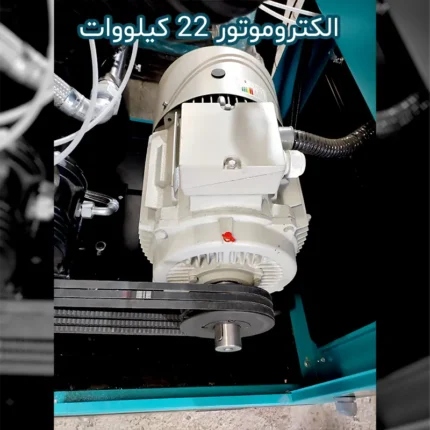

الکترو موتور
کمپرسور اسکرو A30i از الکترو موتور موتوژن تبریز یا ارسم گوانگلو قدرت میگیرد، کمپرسور اسکرو A30i می تواند 30 اسب بخار یا 22 کیلو وات قدرت تولید بکند.مصرف برق این الکترو موتور حدود 42 امپر است. نا گفته نماند که مشتری میتواند طبقه خواسته خود برای این دستگاه الکتروموتوری از دیگر برند ها سفارش دهد اما توصیه ما استفاده از الکتروموتور ارسم گوانگلو است که در کنار قیمت برابر با دیگر برند ها از استاندارد های اروپایی بهره می برد.
الکتروموتور ارسم گوانگلو و موتوژن برای الکتروموتور این دستگاه استاندارد هایی مانند IEC60034 در نظر گرفته کسب کرده اند که خبر از کیفیت بالای این دینام ها میدهد. نکته مثبت دیگر این الکترو موتور ها گواهی IP55 است که تضمین میکند الکترو موتور می تواند شرایط سخت را به خوبی تحمل بکند.
- مصرف برق پایین ،رده انرژی B
- منافذ ورودی گریس خور جهت روانکاری بلبرینگ
- دارای ترموسوییچ حرارتی

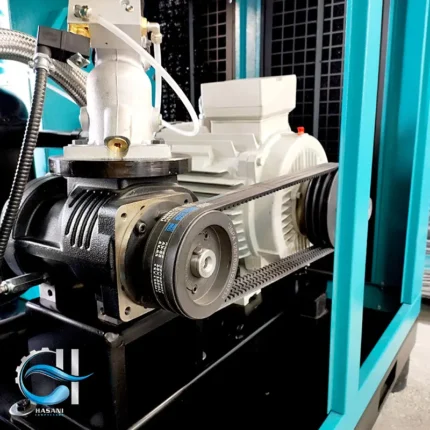

ایراند روتور کمپ المان EVO 6
کمپرسور اسکرو A30i از ایراند رتور کمپ المان EVO 6 با توان هوا دهی 5500 لیتر در دقیقه استفاده میکند. این ایرند از تکنولوژی انحصاری روتورکمپ المان بهره میبرد که باعث میشود میزان نویز و صدای تولید شده از ان بسیار کم باشد.ایرند های تولید شده به وسیله شرکت المانی روتور کمپ از طول عمر بالاتری نیز برخوردارند.
ماکزیموم هوادهی این ایرند به 5500 لیتر بر دقیقه میرسد که بسیار بیشتر از هوادهی کمپرسور اسکرو A30i است،در نتیجه هنگام کار کمپرسور فشار زیادی به ایرند آن وارد نمیشود و این خود باعث افزایش طول عمر و پایین ماندن دمای کمپرسور و صدای کمتر که معادل 6 دسی بل است میشود.استفاده از این نوع ایراند ارزش خرید کمپرسور اسکرو A30i را دو برابر می کند
مخزن سپراتور اورسایز
مخزن سپراتور در کمپرسور اسکرو A30i اورسایز و بزرگتر از استاندارد دستگاه در نظر گرفته شده است. فشار تست این مخزن 18 بار و فشاری کاری آن 13 بار است.بر خلاف دیگر کمپرسور های اسکرو فیلتر سپراتور این مخزن از نوع کارتریجی در نظر گرفته شده است که هم ساعت کارکر د بسیار بالایی دارد و هم به راحتی توسط یک آچار فیلتر تعویض میشود در نتیجه سرویس و نگهداری دستگاه بسیار اسان می باشد. از طرفی این مخزن مقدار بیشتری روغن را در دل خود جای میدهد که باعث میشود انتقال دما در کمپرسور بصورت بهینه تری انجام شود.
مخزن سپراتور کمپرسور A30i مستقیما روی شاسی کمپرسور نصب میشود و هیچ یک از قطعات مهم دستگاه مانند ایرند و یا الکتروموتور به ان متصل نیستند. (در کمپرسور های اسکرو عادی ایرند روی مخزن سپراتور نصب میشود که باعث استهلاک ایرند میشود) عدم اتصال مستقیم قطعات اصلی به مخزن سپراتور باعث میشود تا هیچ گونه تنشی از مخزن به قطعات و از قطعات به مخزن سپراتور وارد نشود و این یعنی طول عمربیشتر قطعات و مخزن سپراتور)
شاسی و کابین کمپرسور اسکرو A30
شاسی و کابین کمپرسور اسکرو A30i بگونه ای طراحی شده است تا به سه هدف دست پیدا کند. 1. آسودگی در تعمیر و نگهداری دستگاه 2. کنترل تنش و لرزش دستگاه 3.فضای بزرگ و کافی برای جریان هوا و کاهش دمای کمپرسور.
بنابر این کمپرسور A30i از دو شاسی مستقل تشکیل شده است. که هر کدام از این قسمت ها داری 4 لرزش گیر هستند تا بتوانند لرزش های کمپرسور را در حین کار را دفع بکنند. ای دو شاسی به راحتی جلوی لرزش و تنش دستگاه را میگیرند. این دو شاسی بصورت بیرونی و داخلی نصب شده اند. بزرگ ترین مزیت شاسی بیرونی این است که به راحتی میتوان کمپرسور اسکرو را با لیفت تراک یا جرثقیل جابجا کرد در این صورتی است که محل قرار گیری کمپرسور نیازی به فواندانسیون ریزی ندارد.
کابین کمپرسور اسکرو A30i در تمامی چهار جهت به وسیله کلیدی مخصوص باز میشود تا سرویس کار به راحتی به قطعات داخل کمپرسور برای سرویس کردن ان دسترسی پیدا بکند.همچنین سقف کابین به راحتی از بدنه جدا میشود تا اگر قطعات سنگینی مانند الکترو موتور نیاز به خارج شدن از داخل کابین را داشتند این امر به راحتی با وسیله بالا بر یا جرثقیل امکان پذیر باشد.

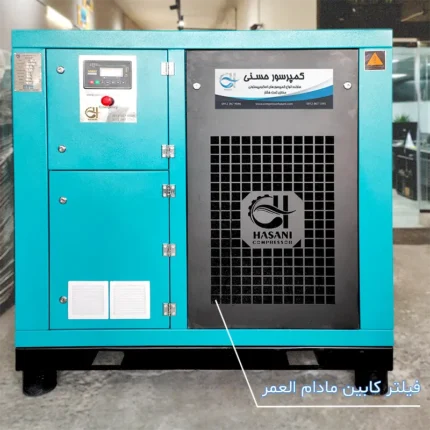

این کابین مجهز به پیش فیلتر های مادام العمر هستند. این فیلتراسیون بصورت جداگانه و مستقل از فیلتراسیون اصلی کمپرسور است. استفاده از پیش فیلتر در کمپرسور اسکرو باعث میشود تا الودگی کمتری وارد کمپرسور شود و قطعات مهمی مانند ایرند یا سیستم خنک کننده کمپرسور تحت تاثیر قرار دهد. به زبان دیگر :این ویژگی برای محیط های کاریی که در هوای آلودگی ناشی از کاروجود دارند بسیار مفید است زیرا باعث میشود تا این ذرات وارد کمپرسور نشود و قطعات از اسیب در امان بمانند.
تابلو برق و صفحه کنترل
ما در شرکت کمپرسور حسنی برای اینکه مطمئن شویم خطرات ناشی از نوسانات برق کمپرسور اسکرو A30 تهدید نمی کند،از قطعات LS کره جنوبی استفاده کرده ایم این تابلو برق بصورت ستاره مثلثی بسته شده است و ویژگی های زیر را دارد
- کلید حرارتی LS کره جنوبی جهت کنترل فن رادیاتور
- کنتاکتور LS کره جنوبی برای فن سه فاز دستگاه
- کلید مینیاتوری در ورودی تابلوبرق جهت کنترل هرگونه مشکل برقی واتصالی 63 امپر
- ترانس 380V به 220V که باعث حذف شدن کابل نول از تابلو برق میشود
- کنترل فازجهت کنترل افت ولتاژ و 2فاز شدن برق
- گلند ورودی کابل ونوار درزگیردر فریم تابلوبرق جهت عدم ورود گردوغبار
- روکش های کابل داخل کابین کمپرسور بصورت خرطومی فلکس با گلندهای فلزی متصل شده اند
کمپرسور اسکرو A30i را میتوان با یکی از صفحه کنترل های PLC ساخت ایران یا صفحه کنترل DOTECH کره جنوبی سفارش داد که هرکدام دآرای ویژگی های منحصر بفرد خودشان هستند اما پیشنهاد ما صفحه کنترل دوتک کره جنوبی است زیرا این صفحه کنترل در کنار زیبایی که دارد قابلیت های بیشتری را نیز به ارمغان می اورد از طرفی رابط کاربری این برد کنترل تاچ و لمسی است. هردو برد کنترل توانایی تعین کردن برنامه های روزانه و هفتگی دارند، همچنین بزرگ ترین مزیت این صفحه کنترل ها نمایش خطاهایی است که رخ داده است این خطاها شامل موارد زیر میشود:
- دمای الکتروموتور
- دمای روغن
- پایین آمدن سطح روغن
- افت ولتاژ برق
- دوفازشدن برق
- روشن نشدن فن رادیاتور
- اورلود شدن الکتروموتور
قطعات اور سایز
- آنلودر: انلودر های RB60 یا R40 ، این انلدر ها تماما ساخت VMC شرکت ایتالیا هستند. در کنار کیفیت بسیار بالا این آنلود توانایی کار با کمپرسور 55 کیلووات را نیز دارد پس به راحتی نیاز کمپرسور A30i را براورده می کند.
- رادیاتور: رادیاتور 37 کیلو وات ساخت کشور ترکیه،این رادیاتور به دلیل بزرگتر بودن به راحتی میتواند کمپرسور اسکرو A30i را حتی در گرمترین نقاط ایران به خوبی خنک کند ،این رادیاتور ساخت کشور ترکیه می باشد. و ضخامت آن 60 میلیمتر می باشد
- فن رادیاتور: برای خنک کاری بهتر رادیاتور یک فن 3 فاز بزرگ بر روی رادیاتور نصب میشود و با استفاده از پره های فلزی روغن و هوای خروجی کمپرسور را خنک می کند.این فن ساخت زیلابیگ و تحت لیسانس کشور المان است
- سنسور فشار : کمپرسور اسکرو A30i از دو سنسور فشار برای کنترل فشار در مخزن سپراتور و مخزن ذخیره هوای فشرده استفاده میشود. هر دو سنسور فشار ساخت کشور ترکیه است.
- پولی الکتروموتور و ایرند: پولی های دو تیکه ساخت شرکت SITایتالیا با قابلیت پیچ تنظیم
- پایه فیلترسپراتورو روغن: داری ترموستات برای روغن که باعث مییشود ایرند در هوای سرد نیز عملکر خوبی داشته باشد. واز طرفی باعث سرویس بهتر و طول عمر بیشتر فیلتر میشود.
- شلنگ های ارتباطی روغن و اتصالات: شلنگ های فلکسی استیل با قابلیت تحمل 200 درجه سانیی گراد ساخت کشور المان و قابلیت جلو گیری از روغن ریزی
