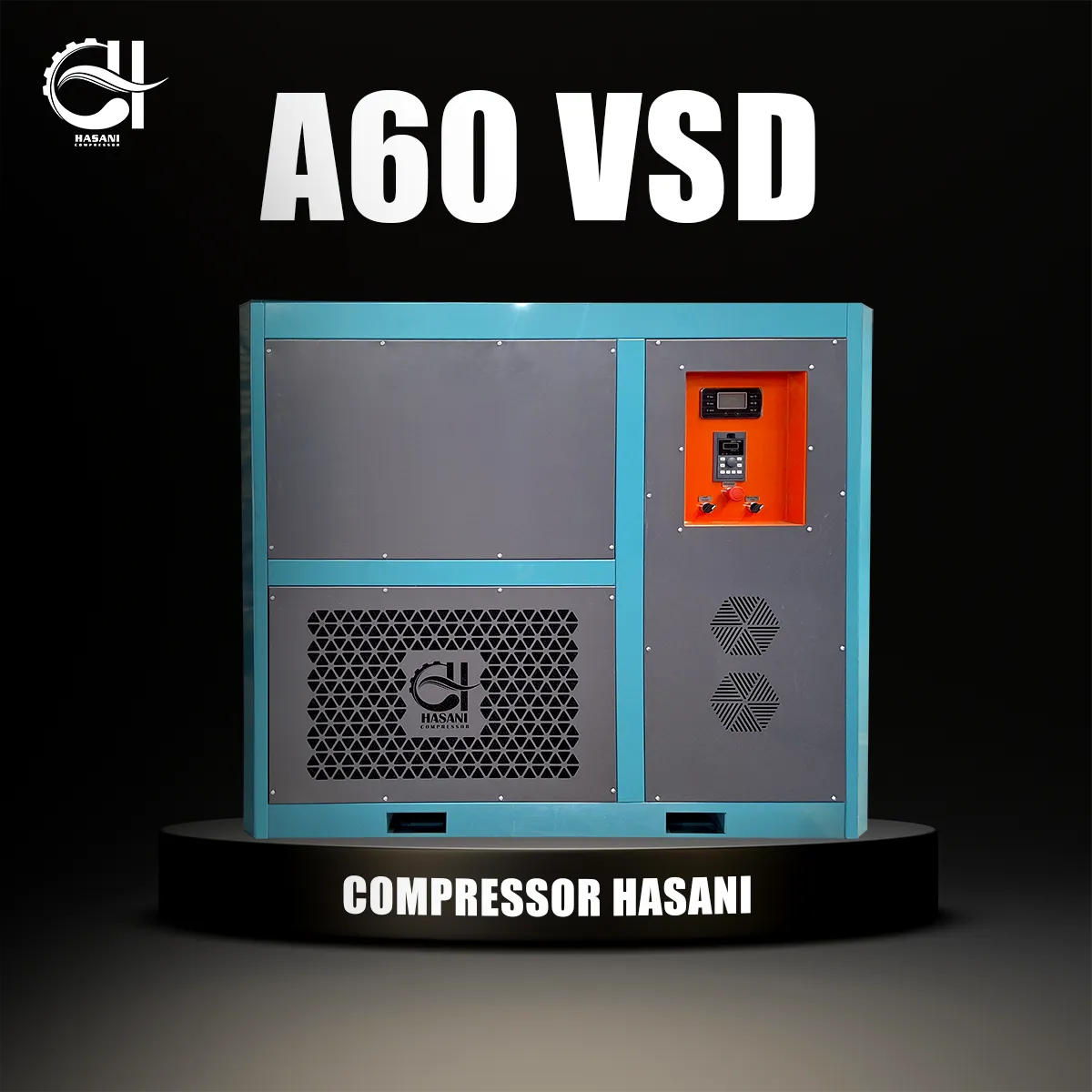

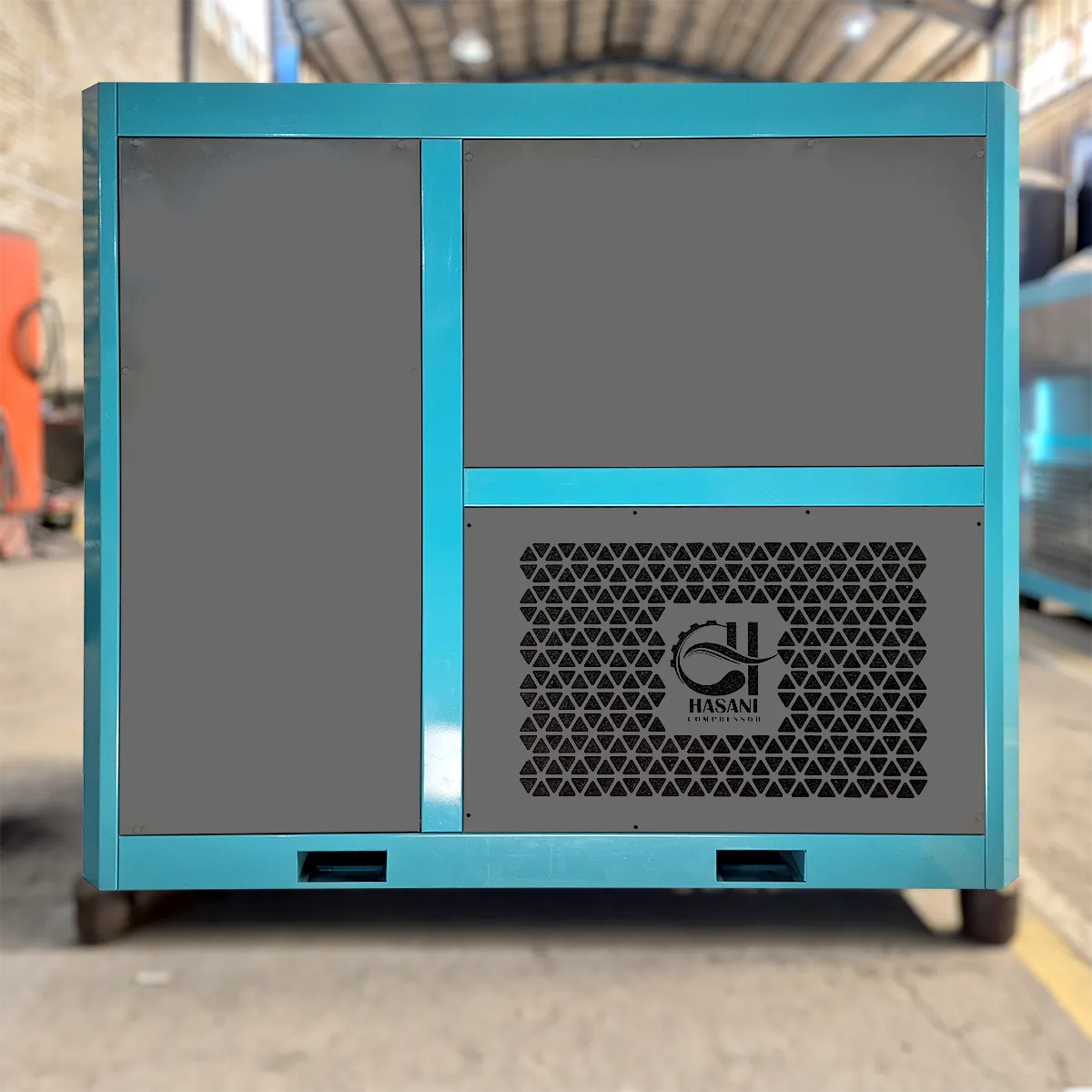

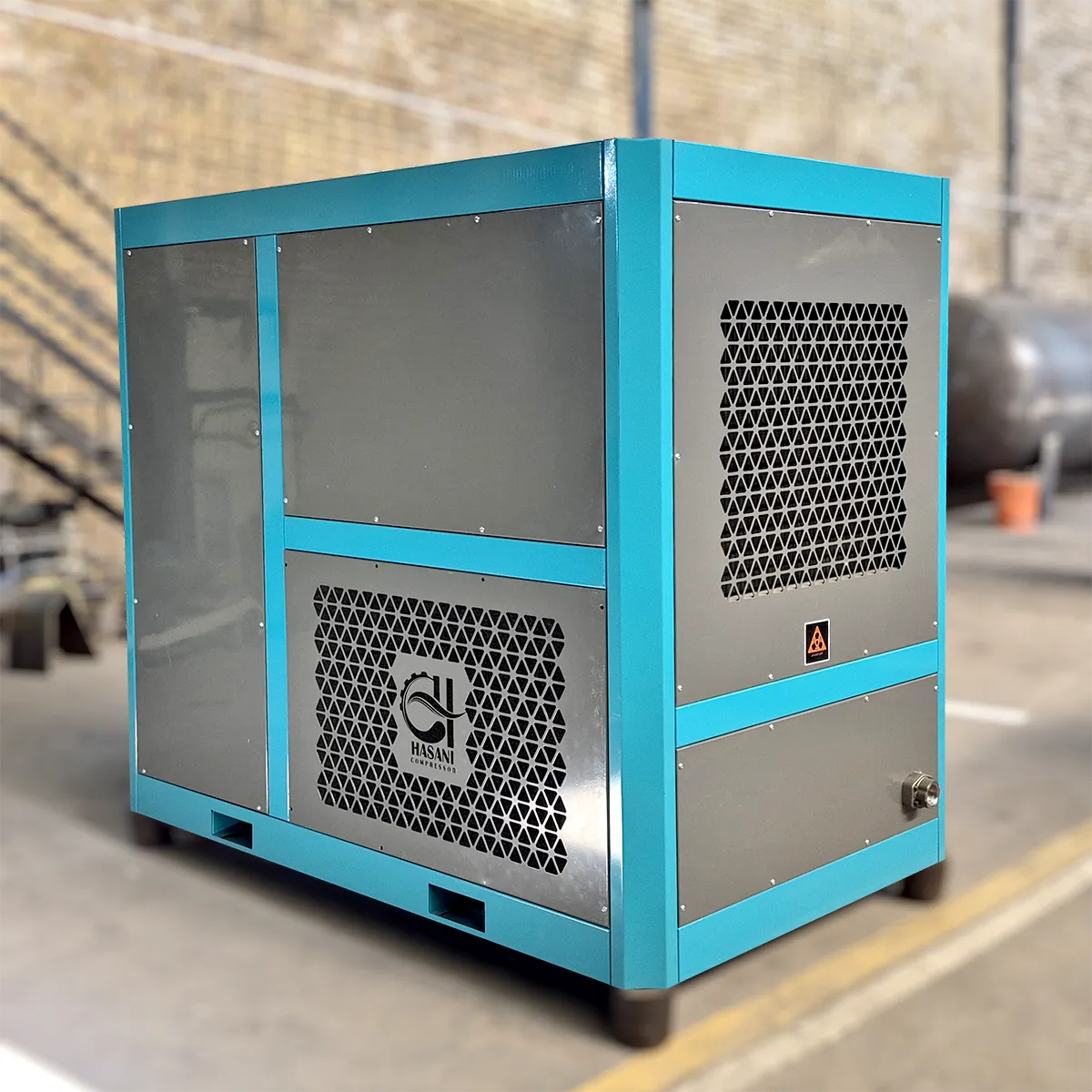

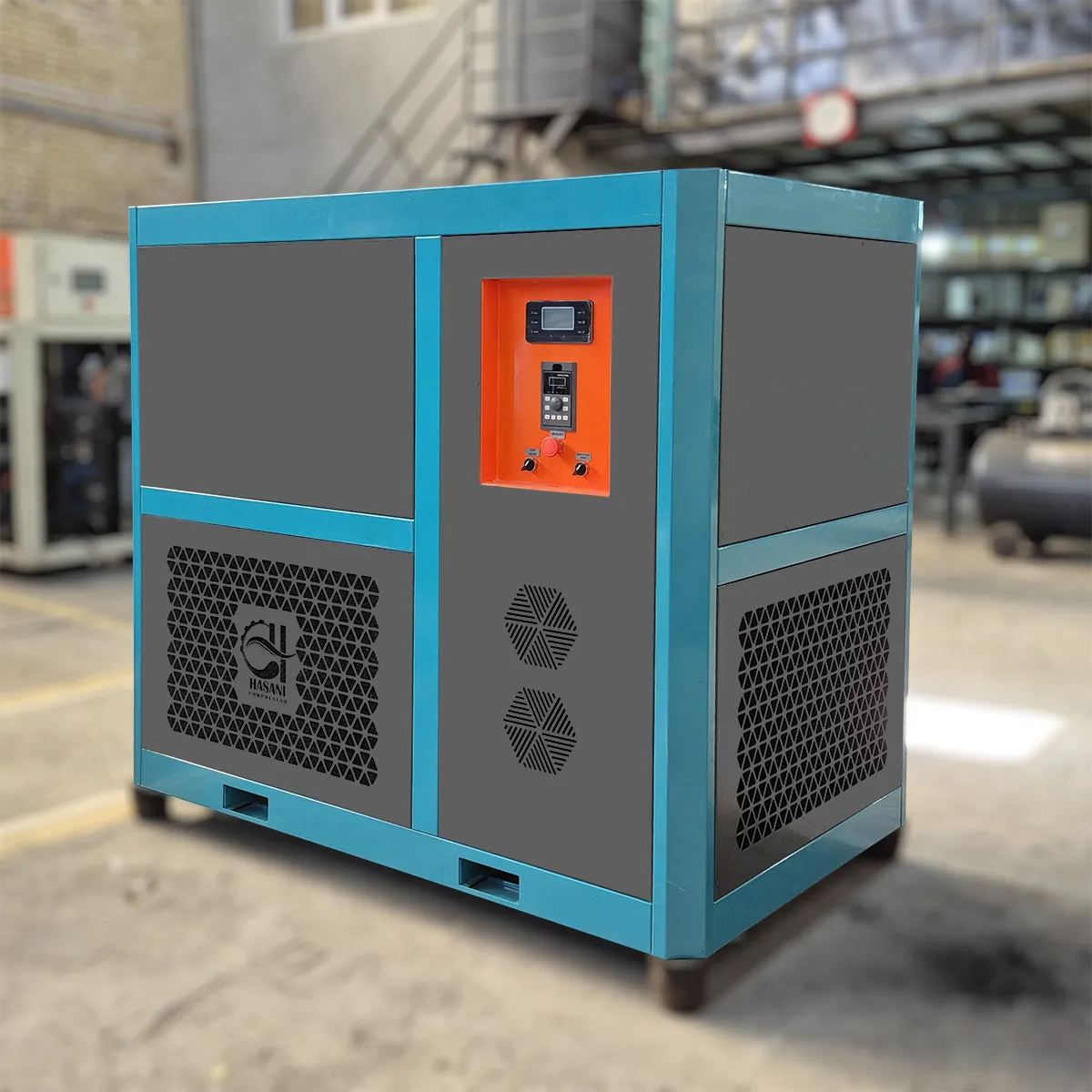

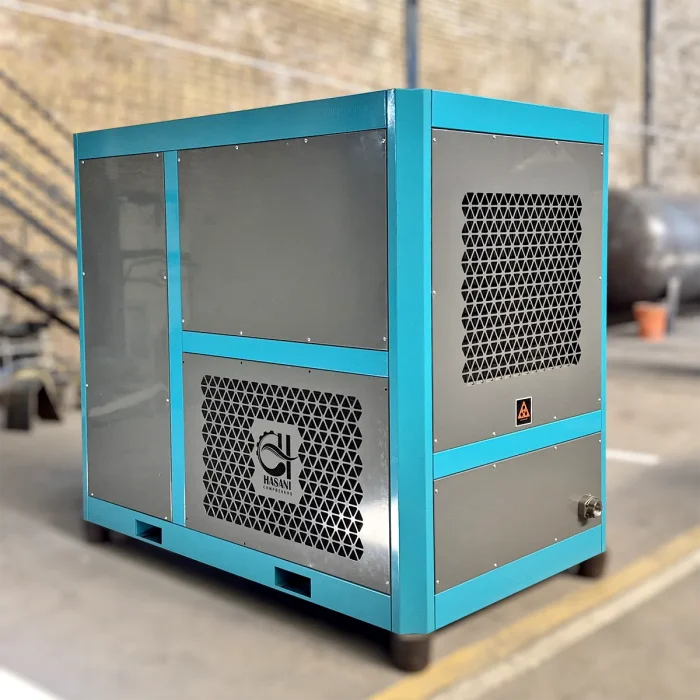

کمپرسور اسکرو 8 متر مکعب CSH60

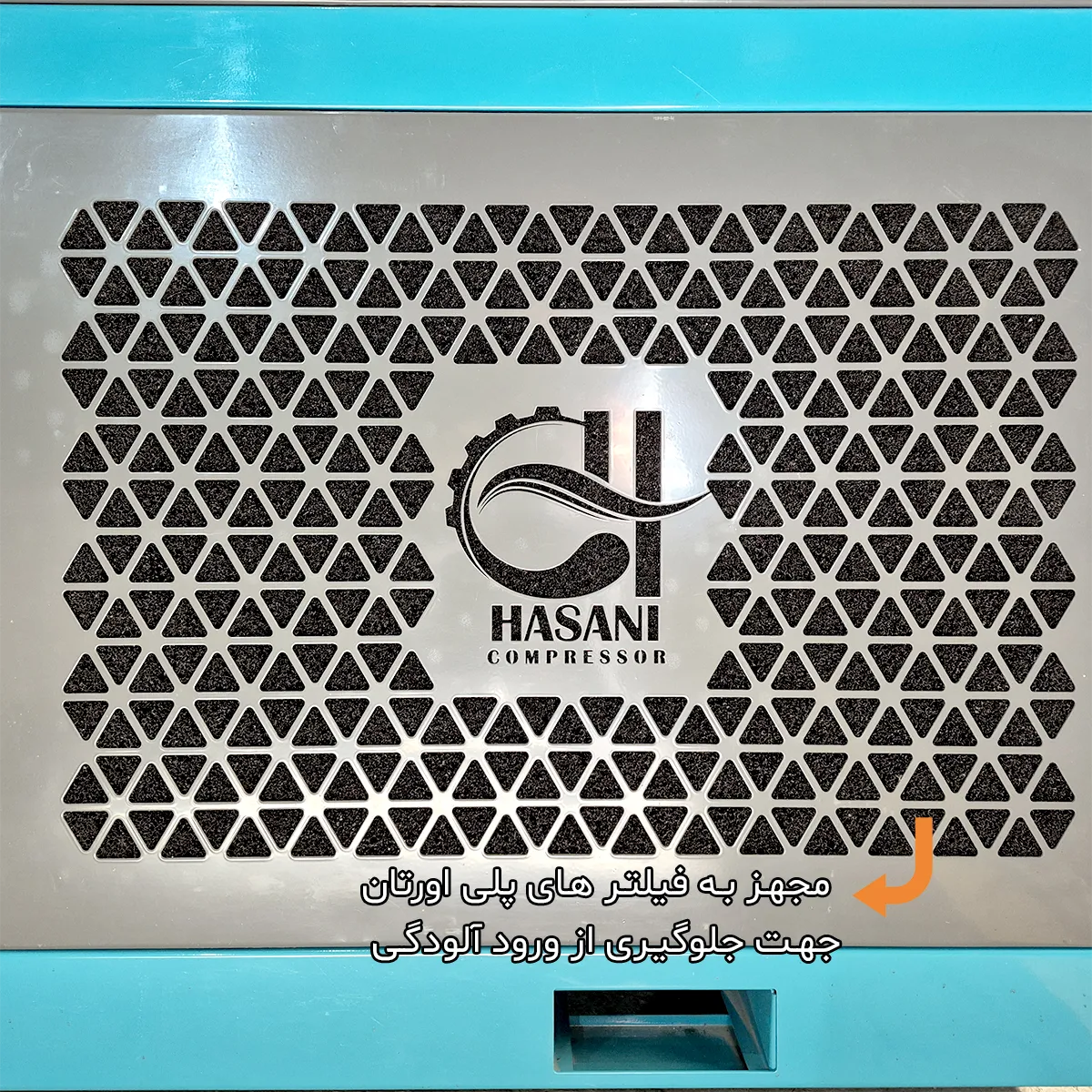

در نگاه اول اندازه و ابعاد این کمپرسور برابر با برادران کوچکتر خود مانند کمپرسور اسکرو 6 متری CSH50 و کمپرسور CSH40 است با این تفاوت که تنها راه تشخیص این دستگاه ایرند بزرگ EVO15 و الکتروموتور پر قدت 45 کیلو وات است. در این کمپرسور نیز از فیلتر های کابین در سمت راست و چپ دستگاه استفاده شده. فیلتر کابین ابداع جدیدی است که اولین بار در سری کمپرسور هایCSH استفاده شد. این فیلتر ها در مجاری ورودی هوا به داخل کمپرسور نصب میشوند و می تواند تا درصد قابل قبولی از هوای ورودی به کمپرسور را تصفیه بکند.
قدرت هوادهی این کمپرسور در 8 بار 8000 لیتر بر دقیقه معادل 8 متر مکعب است. اگر فشار را روی 10 بار تنظیم کنیم هوادهی این دستگاه به می تواند به 6500 لیتر معادل 6/5 متر مکعب برسد. به استحکام در این دستگاهها بسیار اهمیت داده شده است. از همین رو دو شاسی مستحکم در این کمپرسور نصب میشود. چهار لرزه گیر روی شاسی داخلی و شش لرزه گیر روی شاسی بیرونی وجود دارد.از ویژگی های خوب این شاسی ها میتوان با این اشاره کرد که این کمپرسور به راحتی توسط لیفتراک و جرثقیل قابل جابجایی است همچنین محل نصب کمپرسور نیاز به فوندانسیون ریزی ندارد و به راحتی در هر مکانی قابل نصب است.
ایرند EVO15 روتورکمپ المان
فشرده سازی هوا به کمک قطعه ای بنام ایرند (واحد هوا ساز) صورت میگیرد. این قطعه را میتوان قلب کمپرسور اسکرو در نظر گرفت. ایرند CSH60 از برند معروف المانی روتورکمپ است. که میتواند تا 14200 لیتر بر دقیقه ( معادل 14/2 متر مکعب) هوای فشرده تولید بکند. این در صورتی است که کمپرسور اسکرو CSH60 با یک الکتروموتور 60 اسب(45 کیلو وات) فقط 8000 لیتر(معادل 8 متر مکعب ) در 8 بار و 6500 لیتر (6/5 متر مکعب ) در 10 بار هوا دهی می کند. این یعنی ایرند EVO15 از استاندارد کمپرسور 45 کیلو وات،2 سایز بزرگ تر است(اور سایز است) که باعث میشود ایرند کمپرسور در فشار های کاری بالا با دور پایینی کار بکند این کار باعث میشود تا استهلاک کمپرسور به شدت کم شود و عمر کمپرسور مخصوصا ایرند کمپرسور افزایش بیابد.

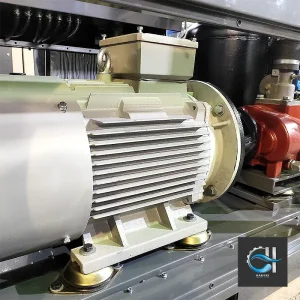

الکتروموتور 45 کیلووات
برند الکتروموتور این دستگاه به انتخاب مشتری است. کمپرسور اسکروCSH 60 را میتوان به راحتی با الکتروموتور ها 60 اسب بخار موتوژن،جمکو،گوانلو، وگ برزیل سفارش داد همه این الکتروموتور ها پوسته چدنی دارند و قدرت معادل با 45 کیلو وات را به کمپرسور تحویل می دهند.مصرف برق این الکتروموتور ها ماکزیمم 80 امپر در اوج مصرف است.
این الکتروموتور ها تاییدیه IP55 را کسب کرده اند. که نشان می دهد انها در برابر رطوبت و شرایط سخت کارگاهی بسار مقاوم هستند. و نگرانی بابت خرابی ان ها وجود ندارد. از طرفی این الکتروموتور ها یک ترمیستور حرارتی نیز دارند. تا هنگامی که دمای الکتروموتور به هردلیلی افزایش بیابد الکتروموتور خاموش گردد تا از حوادث احتمالی پیشگیری شود.همه این الکتروموتور ها مورد تایید تیم کمپرسور حسنی است.
از دیگر مزیت های این الکترو موتور ها قابلیت کار کردن با اینورتر است که به راحتی میتوان به کمپرسور اسکرو متصل شود و کنترل کامل الکتروموتور را بدست بگیرد

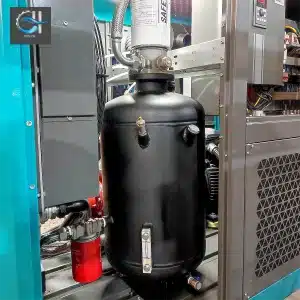

مخزن سپراتور و سر سپراتور
در کمپرسورهای اویل اینجکت روغن و هوا مانند جریان خون در قطعات کمپرسور در حال جریان است، مخزن سپراتور جایی است که این دو از یکدیگر جدا میشوند.مخزن سپراتور در کمپرسور اسکرو CSH60 از نوع دوقلو است که به بهترین شکل ممکن هوا را از روغن جدا می کند بهترین قابلیتی که این مخزن ها دارد پشتیبانی از سرسپراتور است. در مدل کمپرسور هایی که از این مخزن استفاده نمی کنند سر سپراتور حذف میشود.
سرسپراتور در دل خود یک شیر مینیمم ولو (شیریکطرفه) را جای داده است. که باعث میشود هوا از مخزن ذخیره کمپرسور به کمپرسور برنگردد. همچنین روی این قطعه دو فیلتر هوا بصورت کارتریجی نصب میشود. که به راحتی با یک اچهار تعویض میشود ( در مدل کمپرسور هایی که سر سپراتور را حذف می کنند فیلتر هوا در درون مخزن سپراتور نصب میشود که تعویض ان کار بسیار سختی است)
سیستم خنک کننده
دما در کمپرسور اسکرو فاکتور بسیار مهمی است. زیرا دمای بالا باعث خرابی کمپرسور و استهلاک قطعات ان میشود. به همین علت در کمپرسور های اسکرو یک سیستم خنک کننده نصب میشود.تا دمای کمپرسور را کنترل بکند تا در زمانی که کمپرسور با دمایی بالایی کار می کند دمای ان را کاهش بدهد.
این سیستم از یک فن صنعتی سه فاز،یک رادیاتور دو قسمتی 55 کیلو واتی با ضخامت 14 سانتی متر و یک سنسور دما که دمای مخزن سپراتور را پایش می کند تشکیل میشود. باتوجه به تنظیمات سیستم کامپیوتری کمپرسور هرگاه تشخیص دهد که دمای کمپرسور بالا است این سیستم فن کمپرسور را روشن می کند تا دمای روغن و هوای خروجی کپرسور را کاهش بدهد این کار باعث میشود تا در نهایت ایرند و مخزن سپراتور نیز خنک شوند.
تابلو برق
تابلو برق کمپرسور اسکرو CSH60 بصورت ستاره مثلث نصب میشود. و تمامی قطعات ان ال اس کره جنوبی است. این تابلو برق کمپرسور را در برابر نواسانات برقی و اتصال کوتاه محافظت می کند. قطعاتی که در این تابلو برق نصب میشود به شرح زیر است:
- دو کنتاکتور بزرگ 75 امپری و یک کنتاکتور 65 امپری
- کلید حراتی برای کنترل فن کمپرسور
- بی متال جهت کنترل جریان الکتروموتور
- کلید اتومات
- ترانس 380 ولت به 220 ولت و عدم نیاز به کابل نول در مدار تابلو برق
- کنترل فاز جهت کنترل افت ولتاژ و 2 فازه شدن برق
