مخزن باد و هوای فشرده 3000 لیتری | ۸-۴۰ بار | استاندارد ASME

مخزن باد | مخزن هوای فشرده 3000 لیتری

مخزن باد 3000 لیتری حسنی مطابق با استاندارد معتبر بین‌المللی ASME Section VIII Division 1 طراحی و تولید شده است. بدنه و گپ‌های این مخزن از ورق فولادی با آلیاژ A516 Gr.70 ساخت فولاد مبارکه اصفهان تولید شده‌اند که مقاومت بالا در برابر فشار و خوردگی را تضمین می‌کند.مخازن هوای فشرده 3000 لیتری صنعتی به عنوان یک واحد ذخیره‌ساز و تعدیل‌کننده فشار در سیستم هوای فشرده  عمل می‌کنند تا علاوه بر تأمین جریان پایدار برای ابزارهای بادی در لحظات پیک مصرف، از استهلاک کمپرسور اسکرو ناشی از روشن و خاموش شدن‌های متوالی جلوگیری نمایند.

این مخزن باد در طیف گسترده‌ای از صنایع از جمله خطوط تولید و مونتاژ خودرو، صنایع غذایی و دارویی، سیستم‌های پاشش رنگ و سندبلاست، کارخانجات نساجی و فولاد کاربرد دارند همچنین  مخزن باد 3000 لیتری  با تثبیت فشار شبکه و کمک به فرآیند اولیه جداسازی رطوبت و روغن، کارایی و طول عمر کل سیستم هوای فشرده را به‌طور چشمگیری افزایش می‌دهد.

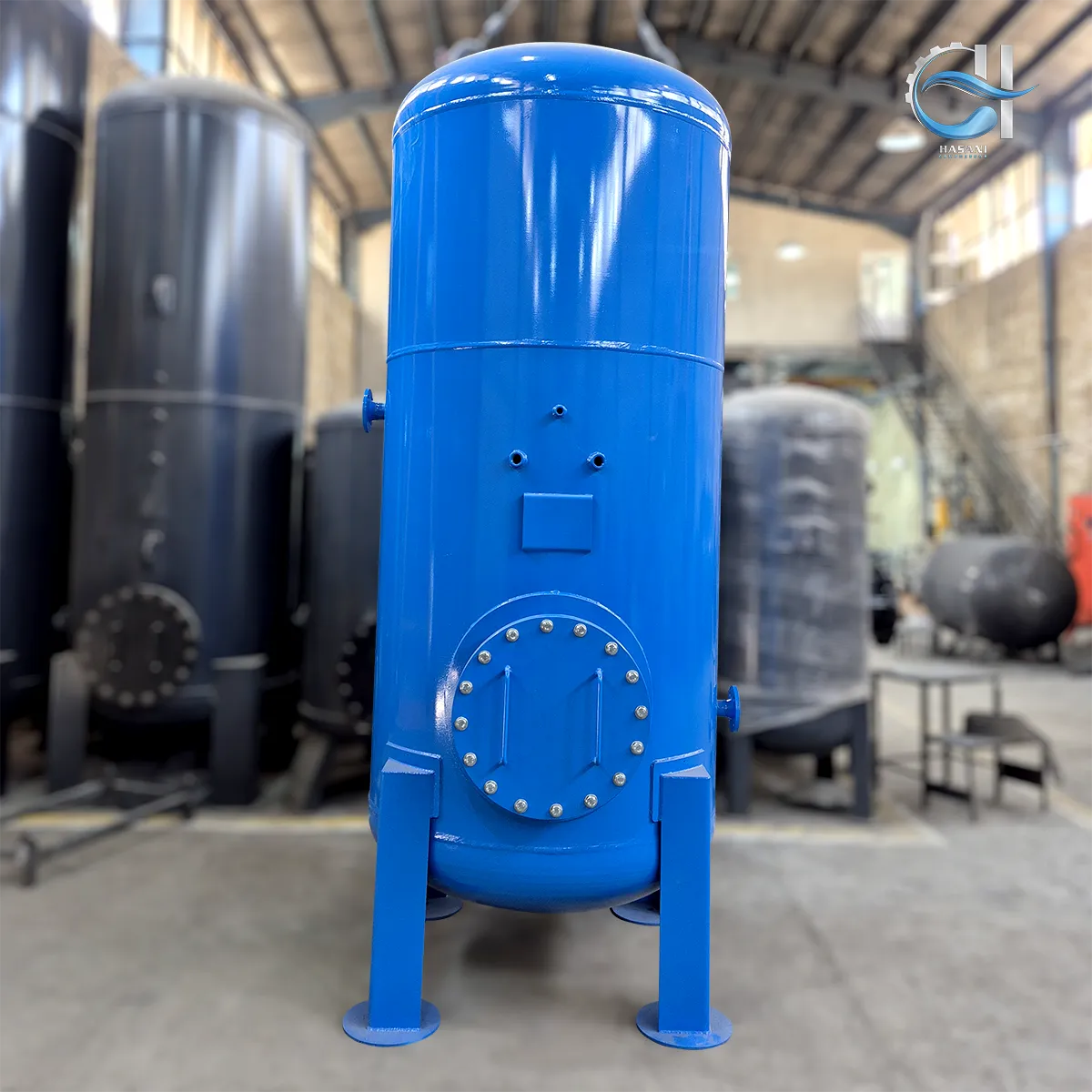

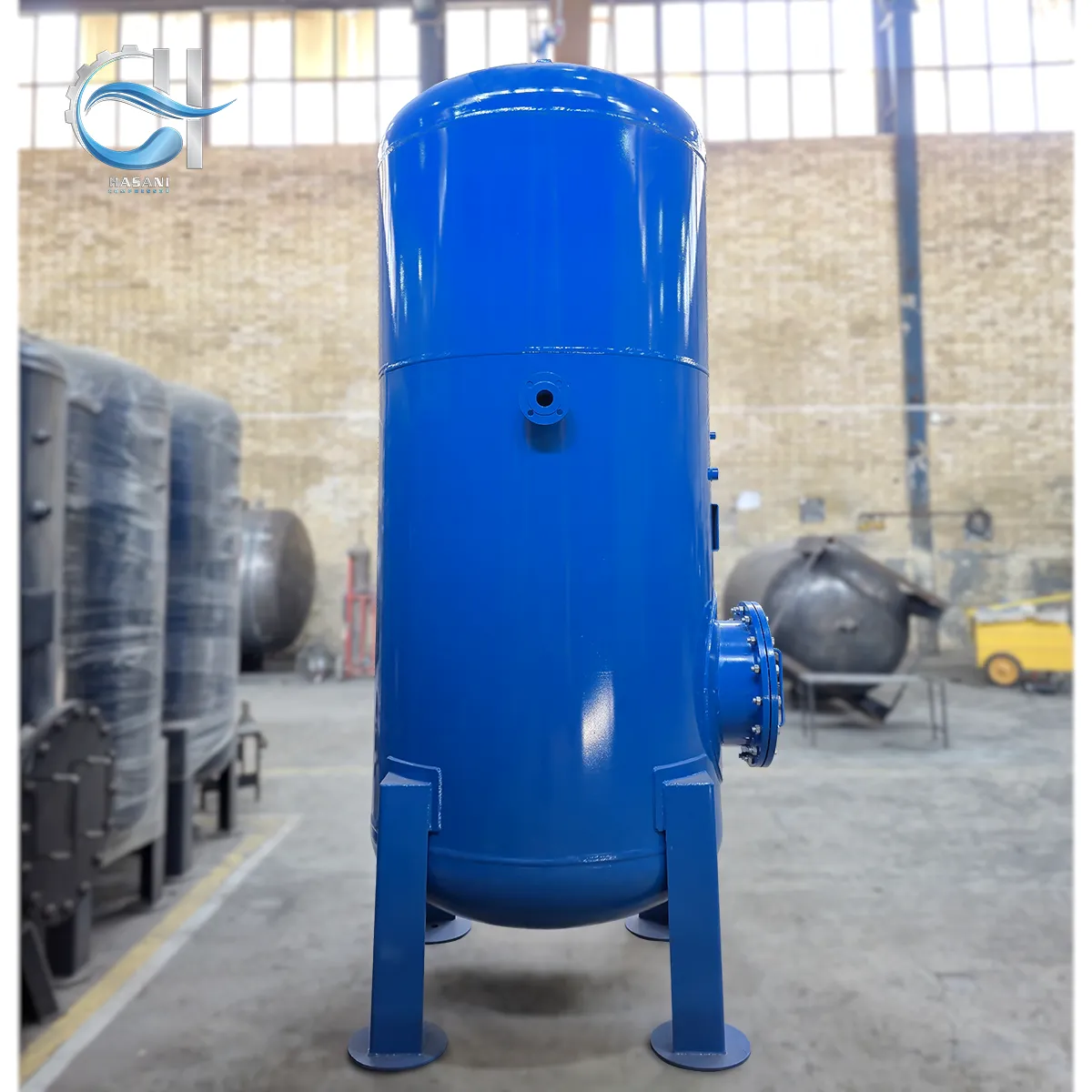

این مخزن با قطر 1200 میلی‌متر و ارتفاع 3200 میلی‌متر، به دریچه منهول جهت بازدید و نگهداری داخلی مجهز بوده و امکان نصب شیر اتودرین خودکار یا شیر دستی بنا به درخواست مشتری فراهم است. همچنین در صورت نیاز، امکان ارائه گواهی تست هیدرواستاتیک، تست‌های غیرمخرب (UT یا RT) و گزارش‌های بازرسی حین ساخت برای این مخزن وجود دارد، که آن را به گزینه‌ای مطمئن برای کاربری‌های حساس صنعتی تبدیل می‌کند.

مشخصات فنی مخزن باد 3000 لیتری

ارزیابی فشار و آزمون‌های کنترل کیفی

این رده از مخازن در 4 کلاس متفاوت با فشارهای عملیاتی 10 بار، 16 بار، 30 بار و 40 بار عرضه می‌شوند. با توجه به حجم بالای ذخیره‌سازی، فرآیند ارزیابی و تست ایمنی در این مدل شامل مراحل زیر است:

1. تست هیدرواستاتیک: انجام آزمون تست فشار با ضریب ۱.۳ تا ۱.۵ برابر فشار طراحی.
2. ارزیابی‌های غیرمخرب (NDT): بازرسی کلیه خطوط جوش بدنه و عدسی‌ها به روش‌های التراسونیک (UT) یا رادیوگرافی (RT).
3. مستندسازی: کلیه نتایج آزمون‌ها در دفترچه فنی نهایی (Final Book) ثبت و به مشتری ارائه می‌گردد.

تحلیل متریال و ساختار مکانیکی

در ساخت بدنه و عدسی‌های (Caps) مخزن ۳۰۰۰ لیتری، منحصراً از ورق آلیاژی A516 Gr.70 استفاده می‌شود. این ورق به دلیل مقاومت کششی بالا و پایداری در برابر بارهای دینامیکی، استاندارد طلایی مخازن تحت فشار محسوب می‌شود.

• تأییدیه اصالت: گواهی تست کشش (Tensile Test) متریال مصرفی جهت اطمینان از خلوص و گرید فولاد در پرونده فنی محصول موجود می‌باشد.

تکنولوژی جوشکاری و صلاحیت اپراتور جوشکار

یکپارچگی ساختاری مخزن مدیون استفاده از تکنولوژی‌های پیشرفته جوشکاری است:

• جوش زیرپودری (SAW): برای ایجاد جوش‌های طولی و محیطی با نفوذ کامل و سطح صیقلی.
• جوش آرگون (TIG) و الکترود ۷۰۱۸: برای اتصال کانکشن‌ها و نقاط حساس.

تمامی فرآیندها توسط جوشکاران دارای گواهینامه تایید صلاحیت (WQT) انجام شده و مستندات مربوط به کدهای شناسایی جوشکاران در Final Book درج می‌شود.

حفاظت در برابر خوردگی و بازرسی داخلی

• پوشش محافظ: جداره داخلی جهت جلوگیری از اکسیداسیون با اپوکسی مخصوص پوشانده شده و بدنه خارجی با سیستم رنگ دو مرحله‌ای (آستر اپوکسی + رنگ نهایی پلی‌یورتان یا اپوکسی) در برابر شرایط جوی مقاوم شده است.
• دسترسی فنی: جهت تسهیل در بازرسی‌های ضخامت‌سنجی و سرویس‌های دوره‌ای، یک دریچه منهول 16 اینچی استاندارد بر روی بدنه تعبیه شده است.

جدول مشخصات فنی مخزن ۳۰۰۰ لیتری
